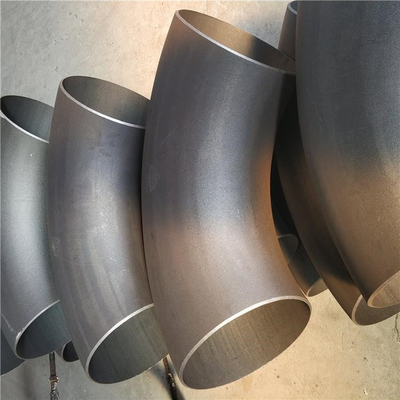

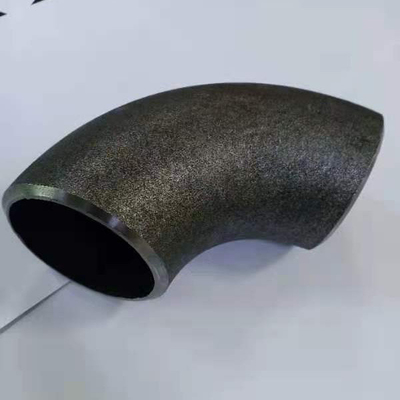

Coude forgé sans couture Astm A234 Wpb d'acier au carbone de DST 8 pouces

Coude en acier au carbone sans couture forgé ASTM A234 WPB Coude 8 pouces

Le coude de soudage bout à bout est constitué d'un coude en acier pressé à chaud ou forgé, et sa forme de connexion est le soudage bout à bout du coude et du tuyau en acier directement.Coude divisé selon son rayon de courbure, peut être divisé en coude à rayon long et coude à rayon court;divisé par le niveau de pression à environ dix-sept, et le tuyau American Standard est le même, qui est le STD et le XS les plus couramment utilisés;selon l'angle des points de courbure, il y a 45 degrés de coude de soudage bout à bout, coude de coude de 90 degrés et coude de 180 degrés et d'autres angles différents ;divisé par matériau : acier au carbone, acier allié et acier inoxydable.

Classification des coudes soudés bout à bout :

(1) le coude soudé bout à bout peut être divisé en coude de soudage bout à bout à long rayon et coude de soudage bout à bout à rayon court en fonction de son rayon de courbure.Le rayon de courbure du coude soudé bout à bout à grand rayon est égal à 1,5 fois le diamètre extérieur de la conduite, soit R=1,5D.Le rayon de courbure du coude soudé bout à bout à rayon court est égal au diamètre extérieur du tuyau, c'est-à-dire R=1D.Le D est le diamètre du coude soudé bout à bout et R est le rayon de courbure.S'il n'y a pas de description spéciale, le choix général est le coude 1,5D.

(2) s'il est divisé par le niveau de pression à environ dix-sept, et que le tuyau American Standard est le même, sont : Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS ;Sch80, Sch100, Sch120, Sch140, Sch160, XXS, l'un des STD et XS les plus couramment utilisés.

(3) selon l'angle du coude, il y a un coude de soudage bout à bout de 45 degrés, un coude de soudage bout à bout de 90 degrés et un coude de soudage bout à bout de 180 degrés et un autre coude à angle différent.

(4) matériaux : acier au carbone, acier allié et acier inoxydable.

Comment le coude soudé bout à bout est-il formé ?

1. méthode: utilisez une presse à forger de type à l'extrémité du tuyau ou une pièce doit être précipitée, de sorte que le coude soudé extérieur, couramment utilisé avec la machine à sertir rotative, le type à bielle, le type à rouleau.

2. Méthode de laminage : généralement sans mandrin, adaptée aux tuyaux à paroi épaisse à l'intérieur du bord rond.Le noyau est placé dans le tube et le rouleau extérieur est pressé par le rouleau pour être utilisé pour l'usinage du bord rond.

3. Méthode d'emboutissage : sur le poinçon à noyau conique, l'extrémité du tube est élargie à la taille et à la forme requises.

4. méthode de pliage: il existe trois types de méthodes couramment utilisées, une méthode appelée méthode d'étirement, une autre méthode appelée méthode d'estampage, méthode du troisième rouleau, 3 - 4 et deux, un rouleau fixe, un réglage du rouleau, ajustez la distance du rouleau fixe, le produit fini est un tuyau plié.

5.. Méthode : l'un est placé dans le tube en caoutchouc, avec un poinçon de compression au-dessus du renflement du tube ;une autre méthode est le renflement hydraulique dans le tuyau intermédiaire, le remplissage de liquide, la pression liquide dans le tambour de tuyau à la forme de la production de tuyaux ondulés avec le plus est cette méthode.

Habituellement, le coude soudé bout à bout est soudé sur le chantier de construction du pipeline, ce qui est dû aux différentes normes de soudage des différents types de pipelines, et le soudage sur site est requis en fonction de la qualité des soudures du pipeline.Il y a un cordon de soudure dans le coude soudé bout à bout.

Le coude dans l'opération de soudage est complété en fonction de la situation réelle de l'environnement externe ou du traitement de la rouille ou de la corrosion du pipeline, afin d'éviter la corrosion ou la corrosion du coude dans la soudure, causée par la courte durée de vie du coude.

Coude avant soudage, coude de soudage pour éviter la déformation, le groupe de l'ensemble des deux côtés du coude s'occupe des extrémités des tuiles, renforcé avec une plaque d'arc en acier inoxydable et une quille.Selon les méthodes de soudage conventionnelles, le soudage à l'argon nécessite un soudage à l'argon, compte tenu du coût de soudage et du plus grand diamètre de la taille des petites crevettes, l'argon est difficile, complète les facteurs ci-dessus dans le soudage à l'intérieur et à l'extérieur des deux soudeurs et le soudage symétrique, ce qui résout le problème de l'argon, et la forme est également très bonne.La technologie de soudage du soudage par points à l'argon est A022 et le fil de soudage est HOOCr21Nil0.Le soudage à l'arc sous argon est utilisé dans la couche inférieure.Avant l'opération de soudage, brossez la craie dans la plage de 100 mm des côtés gauche et droit du cordon de soudure pour éviter que les éclaboussures ne collent à la surface du tuyau et adoptez un petit courant avant l'opération de soudage.Soudage multicouche, multipasse, continu.Dans l'ensemble, après le soudage, les joints de soudure et la surface du coude soudé par éclaboussures ont été polis sur le tampon fini de pré-soudage, les tests non destructifs, la surface intérieure et extérieure de la soudure.Le décapage et le décapage de passivation après le transport coudé vers le site d'installation, le site derrière les travaux d'installation.
